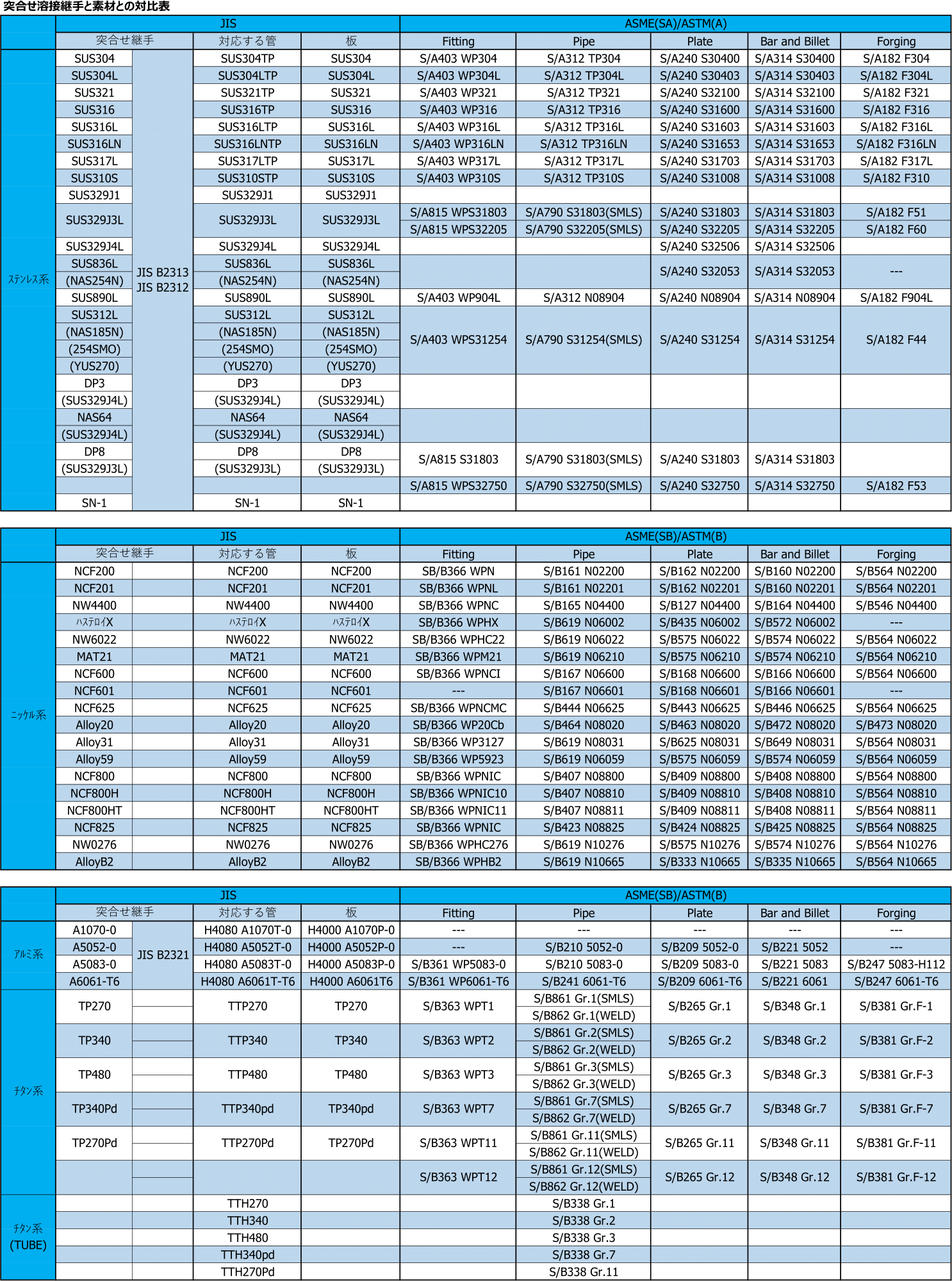

突合せ溶接継手と素材との対比表
突合せ溶接継手と素材との対比表

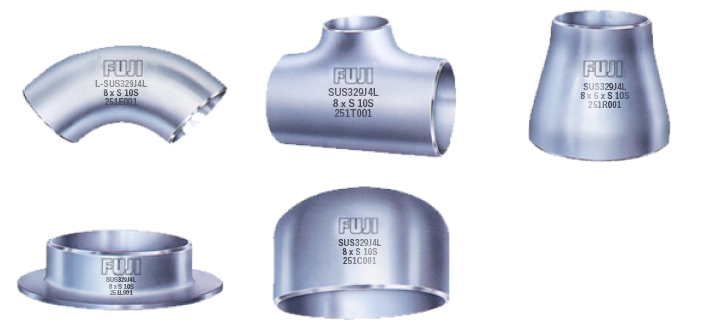

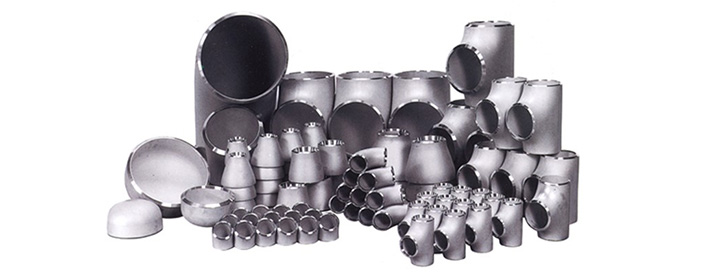

弊社では下記の材質により継手を製造しています。
| JIS | ASTM | |||||
|---|---|---|---|---|---|---|
| 突合せ継手 | 対応する管 | 板 | 突合せ継手 | 対応する管 | 板 | |
| ステンレス 系 |
SUS304 | SUS304TP | SUS304 | A403 WP304 | A312 TP304 |
A240 TP304 |
| SUS304L | SUS304LTP | SUS304L | A403 WP304L |
A312 TP304L |
A240 TP304L |
|
| SUS321 | SUS321TP | SUS321 | A403 WP321 |
A312 TP321 |
A240 TP321 |
|
| SUS316 | SUS316TP | SUS316 | A403 WP316 |
A312 TP316 |
A240 TP316 |
|
| SUS316L | SUS316LTP | SUS316L | A403 WP316L |
A312 TP316L |
A240 TP316L |
|
| SUS316LN | SUS316LN | SUS316LN | A403 WP316LN |
A312 TP316LN |
A240 TP316LN |
|
| SUS317L | SUS317L | SUS317L | A403 WP317L |
A312 TP317L |
A240 TP317L |
|
| SUS310S | SUS310STP | SUS310S | A403 WP310 |
A312 TP310 |
A240 TP310S |
|
| SUS317J1 | SUS317J1 | SUS317J1 | ||||
| SUS329J1 | SUS329J1 | SUS329J1 | ||||
| SUS329J4L | SUS329J4L | SUS329J4L | ||||
| DP-3® | DP-3® | DP-3® | ||||
| DP-8® | DP-8® | DP-8® | AB15 USN S31803 |
USN S31803 |
AB15 USN S31803 |
|
| SN-1® | SN-1® | SN-1® | ||||
| 突合せ継手 | 対応する管 | 板 | 突合せ継手 | 対応する管 | 板 | |
| ニッケル系 | NICKEL200 | NICKEL200 | NICKEL200 | B336 WPN |
B161 NICKEL200 |
B162 NICKEL200 |
| NICKEL201 | NICKEL201 | NICKEL201 | B336 WPNL |
B161 NICKEL201 |
B162 NICKEL201 |
|
| MONEL®400 | MONEL®400 | MONEL®400 | B336 WPNC |
B165 MONEL400 |
B127 MONEL400 |
|
| INCONEL®600 | INCONEL®600 | INCONEL®600 | B336 WPNCI |
B1617 INCONEL®600 |
B1618 INCONEL®600 |
|
| INCONEL®625 | INCONEL®625 | INCONEL®625 | B336 WPNCMC |
B444 UNS NO6625 |
B443 UNS NO6625 |
|
| INCOLOY®800 | INCOLOY®800 | INCOLOY®800 | B336 WPNIC |
B407 INCOLOY®800 |
B409 INCOLOY®800 |
|
| INCOLOY®825 | INCOLOY®825 | INCOLOY®825 | B336 WPNICMC |
B423 INCOLOY®825 |
B424 INCOLOY®825 |
|
| Alloy20 | Alloy20 | Alloy20 | B336 WP-20Cb |
B464 UNS NO8020 |
B463 UNS NO8020 |
|
| HASTELLOY B2 | HASTELLOY B2 | HASTELLOY B2 | B336 WPNHB-2 |
B619 HASTELLOY B2 |
B333 HASTELLOY B2 |
|
| HASTELLOY C276 |
HASTELLOY C276 |
HASTELLOY C276 |
B366 WPH276 |
B619 HASTELLOY C276 |
B575 HASTELLOY C276 |
|
| 突合せ継手 | 対応する管 | 板 | 突合せ継手 | 対応する管 | 板 | |
| アルミ系 | A1070-0 | H4080 A1070T-0 |
H4000 A1070P-0 |
B361 WP1070-0 |
B210 1070-0 |
B209 1070-0 |
| A5052-0 | H4080 A5052T-0 |
H4000 A5052P-0 |
B361 WP5052-2 |
B210 5052-2 |
B209 5052-2 |
|
| A5083-0 | H4080 A5083T-0 |
H4000 A5083P-0 |
B361 WP5083-0 |
B210 5083-0 |
B209 5083-0 |
|
| A6061-T6 | H4080 A6061T-T6 |
H4000 A6061P-T6 |
ASTMB361 WP6061T6 |
ASTMB241 6061T6 |
ASTMB209 6061-T6 |
|
| 突合せ継手 | 対応する管 | 板 | 突合せ継手 | 対応する管 | 板 | |
| チタン系 | TP-270 | TTP-270 | TP-270 | B363 WPT1 | B337 Gr-1 | B265 Gr-1 |
| TP-340 | TTP-340 | TP-340 | B363 WPT2 | B337 Gr-2 | B265 Gr-2 | |
| TP-480 | TTP-480 | TP-480 | B363 WPT3 | B337 Gr-3 | B265 Gr-3 | |
| TP-340Pd | TTP-340Pd | TP-340Pd | B363 WPT7 | B337 Gr-7 | B265 Gr-7 | |
| TP-270Pd | TTP-270Pd | TP-270Pd | B363 WPT11 | B337 Gr-11 | B265 Gr-11 | |
| B363 WPT12 | B337 Gr-12 | B265 Gr-12 | ||||
